| UTG9000T系列函數/任意波形發生器 |
UTG9000T系列函數/任意波形發生器，使用DDS直接數字頻率合成技術，可生成高精度、穩定、純凈、低失真的信號，還能提供高頻率且具有快速上升沿和下降沿的方波。是一款高性能、多功能的四通道函數/任意波形發生器。便捷的觸控操作界面、優越的技術指標及人性化的圖形顯示風格，可幫助您更快的完成工作任務，提高工作效率，是滿足您目前及未來測試需求的多用途設備。 |
|
| 600MHz |
2.5GSa/s |
16bits |
4 |
64Mpts |
√ |
8位 |
| 最高輸出頻率 |
最高采樣率 |
垂直分辨率 |
通道數 |
最大任意波長度 |
屏幕觸控 |
硬件頻率計 |
|
|
|
|
| 產品型號 |
|
| 型號 |
最高輸出頻率 |
最高采樣率 |
垂直分辨率 |
通道數 |
最大任意波長度 |
屏幕觸控 |
硬件頻率計 |
| UTG9604T |
600MHz |
2.5GSa/s |
16bits(全通道) |
4 |
64Mpts |
√ |
8位 |
| UTG9504T |
500MHz |
2.5GSa/s |
14bits(主通道)
16bit(輔通道) |
4 |
64Mpts |
√ |
8位 |
| UTG9354T |
350MHz |
2.5GSa/s |
14bits(主通道)
16bit(輔通道) |
4 |
64Mpts |
√ |
8位 |
|
|
|
|
| 產品特點 |
|
● 4通道輸出
● 16位垂直分辨率,2.5GSa/s采樣率
● 1μHz-200MHz可變上升/下降時間脈沖波
● 正弦波頻率1μHz-600MHz
● 1μHz-30MHz斜波
● 1μbps-120Mbps可變邊沿時間PRBS
● 1mHz-600MHz可調帶寬噪聲
● 最高64Mpts任意波存儲深度，支持逐點
● 15種調制及4種頻率掃描模式
● 數字協議輸出：SPI，I2C，UART
● 硬件頻率計：800MHz
● 通道耦合，合并輸出
● 一鍵信噪比輸出
● 10.1英寸電容觸摸屏 |
|
|
|
| 產品特色 |
|
 |
| 高精度頻率計 |
800MHz 8位高精度頻率計 |
|
|
|

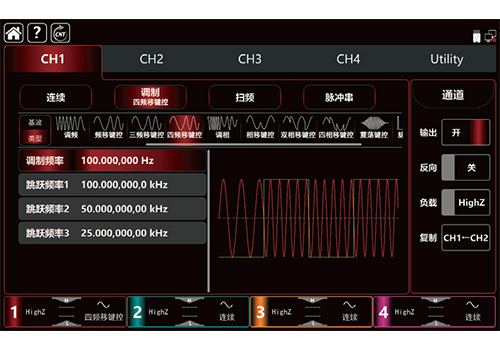

| 調制信號 |
調制類型：AM,FM,PM,DSB-AM,QAM,ASK,FSK,PSK,BPSK,QPSK,OSK,PWM,SUM 新增3FSK,4FSK調制功能 |
|
 |
|
|
 |
| 掃頻功能 |
多種掃頻類型：線性、對數、步進，列表 |
|
|
|

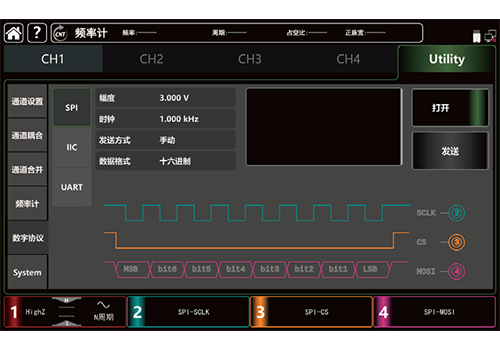

| 協議輸出 |
3種標準數字協議輸出：SPI,IIC,UART |
|
 |
|
|
|
|
| 新增功能 |
新增偽隨機序列，及連續波一鍵信噪比輸出 |
|
 |
|
|
|
| 通道 |
主通道CH1&CH2 |
輔通道CH3&CH4 |
| 型號 |
UTG9604T |
UTG9504T |
UTG9354T |
UTG9604T |
UTG9504T |
UTG9354T |
| 正弦波頻率 |
600MHz |
500MHz |
350MHz |
200MHz |
200MHz |
160MHz |
| 采樣率 |
2.5GSa/s |
625MSa/s |
| 垂直分辨率 |
16bits |
14bits |
16bits |
| 工作模式 |
連續、調制、掃頻、脈沖串、頻率計、數字協議輸出 |
| 連續信號 |
正弦波、方波、斜波、脈沖波、諧波、噪聲、偽隨機序列(PRBS)、直流DC、任意波形 |
| 調制類型 |
AM,FM,PM,DSB-AM,QAM,ASK,FSK,3FSK,4FSK,PSK,BPSK,QPSK,OSK,PWM,SUM |
| 掃頻類型 |
線性、對數、步進、列表 |
| 脈沖串類型 |
N周期、門控、無限 |
| 數字協議類型 |
SPI,I2C,UART |
| 硬件頻率計 |
100mHz~800MHz、直流/交流耦合 |
| 頻率分辨率 |
1μHz |
| 正弦波 |
1μHz~600MHz |
1μHz~500MHz |
1μHz~350MHz |
1μHz~200MHz |
1μHz~200MHz |
1μHz~160MHz |
| 方波/脈沖波 |
1μHz~200MHz |
1μHz~160MHz |
1μHz~120MHz |
1μHz~60MHz |
1μHz~60MHz |
1μHz~50MHz |
| 斜波 |
1μHz~30MHz |
1μHz~30MHz |
1μHz~20MHz |
1μHz~10MHz |
1μHz~10MHz |
1μHz~8MHz |
| 噪聲 |
1μHz~600MHz |
1μHz~500MHz |
1μHz~350MHz |
1μHz~200MHz |
1μHz~200MHz |
1μHz~160MHz |
| 任意波 |
1μHz~100MHz |
1μHz~100MHz |
1μHz~80MHz |
1μHz~60MHz |
1μHz~60MHz |
1μHz~50MHz |
| PRBS |
1μbps~120Mbps |
1μbps~120Mbps |
1μbps~80Mbps |
1μbps~60Mbps |
1μbps~60Mbps |
1μbps~40Mbps |
| 諧波 |
1μHz~300MHz |
1μHz~250MHz |
1μHz~175MHz |
1μHz~100MHz |
1μHz~100MHz |
1μHz~80MHz |
| 顯示 |
10.1英寸電容觸摸屏，1280×800分辨率 |
| 通信接口 |
USB Host、USB Device、LAN |
| 尺寸 |
370mm×115mm×185mm (寬×高×深) |
| 重量 |
4.04kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
