UNI-T 優利德 UTG1000X系列函數/任意波形發生器

等性能雙通道輸出，低失真輸出，低抖動，高信噪比，功率放大器輸出(僅PA型號)

品牌：	UNI-T/優利德
型號：	UTG1000X
保修期：	2年
供貨期：	1周
外形尺寸：	215(W)x103(H)x316(D)mm
重量：	2.2kg
技術規格：	最高輸出頻率：40MHz，最高采樣率：200MSa/s，垂直分辨率：16bits，通道數：2，最大任意波長度：4kpts，4.3英寸屏幕，7位硬件頻率計，最大輸出功率：4W(UTG1022X-PA)

立即詢價

在線購買

打印

產品標簽：UNI-T，優利德，UTG1000X，UTG1022X，UTG1022X-PA，UTG1042X，函數/任意波形發生器

產品中心
Products

信號發生器 [33]

網絡分析儀 [10]

主推品牌
Brands

羅德與施瓦茨(Rohde&Schwarz)

產品介紹

技術參數

附件及選件

解決方案

相關下載

UTG1000X系列函數/任意波形發生器

UTG1000X系列函數/任意波形發生器，采用先進的直接數字頻率合成技術生成精確，穩定的波形。低至1μHz的頻率分辨率，是一款經濟型、高性能、多功能的函數/任意波形發生器。可生成精確、穩定、純凈、低失真的輸出信號，便捷的操作、優越的性能指標以及人性化的圖形顯示，讓您的測試更加得心應手，是一款滿足測試、學習需求、提高工作效率的多功能設備。

40MHz	200MSa/s	16bits	2	4kpts	4W	7位
最高輸出頻率	最高采樣率	垂直分辨率	通道數	最大任意波長度	輸出功率	硬件頻率計

產品型號

型號	最高輸出頻率	最高采樣率	垂直分辨率	通道數	最大任意波長度	輸出功率	硬件頻率計
UTG1042X	40MHz	200MSa/s	16bits	2	4kpts	-	7位
UTG1022X-PA	20MHz	200MSa/s	16bits	2	4kpts	4W	7位
UTG1022X	20MHz	200MSa/s	16bits	2	4kpts	-	7位

產品特點

● 雙通道等性能最大輸出頻率 40MHz，最大輸出幅度 20Vpp
● 200MSa/s 采樣率，16-bit 垂直分辨率
● 方波最高頻率 20MHz，抖動低
● 豐富的模擬和數字調制功能：AM、FM、PM、FSK、ASK、PSK 和 PWM
● 支持掃頻和脈沖串輸出
● 可通過上位機任意波形編輯器生成任意波形
● 內置功率放大模塊，最大輸出功率 4W（僅-PA 機型）
● 具有 7 位硬件頻率計功能
● 內置 200 種任意波形
● 標配 USB Host，USB Device 接口
● 4.3 英寸 TFT LCD 顯示屏

產品特色

超低抖動

優異的數字采樣技術，使輸出的波形抖動更低。

超高信噪比

設置小信號疊加大直流，UTG1000X 輸出噪聲更低，具有更高的信噪比

掃頻功能

支持“線性”和“對數”兩種掃頻方式

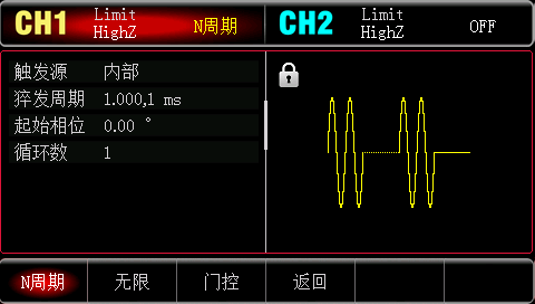

優異的脈沖串功能

UTG1000X支持“N 周期”，“無限”和“門控”三種脈沖方式。“內部”和“外部”兩種觸發源。

豐富的調制功能

支持AM、FM、PM、FSK、ASK、PSK和PWM多種模擬和數字調制方式。

等性能雙通道輸出

高頻下的大幅度輸出能力：在10MHz頻率下仍然能保證雙通道20Vpp滿幅度輸出

頻率計

高精度頻率計，可測100mHz~200MHz的頻率范圍。

功率放大器輸出（僅UTG1022X-PA）

內置功率放大器的功率帶寬輸出高達100kHz ，最大輸出功率4W ，輸出擺率 Slew Rate大于18V/μs。

換行符

頻率特性
型號	UTG1022X	UTG1022X-PA	UTG1042X
通道數	等性能雙通道
采樣率	200MSa/s
垂直分辨率	16bits
波形特性	6種標準波形，200種內置任意波形
輸出波形	Sine(正弦波), Square(方波), Ramp(斜波), Pulse(脈沖波), Noise(噪聲), DC(直流), Arb(任意波),多種調制AM、FM、PM、ASK、FSK、PSK、PWM，脈沖串和掃頻
工作模式	輸出選通、持續、調制、頻率掃頻
LCD	4.3" TFT LCD，WVGA(480x272)
正弦波	1μHz~20MHz		1μHz~40MHz
方波	1μHz~10MHz		1μHz~20MHz
脈沖波	1μHz~10MHz		1μHz~20MHz
斜波	1μHz~400kHz		1μHz~1MHz
噪聲(-3dB)	40MHz帶寬(-3dB)(典型值)
分辨率	1μHz
基準精度	初始精度：<30ppm 溫度穩定度 ± 2ppm/°C，0°C～40°C 老化率 ± 50ppm，第一年老化率
正弦波特性
諧波失真	典型值(0dBm) DC~1MHz: -60dBC 1MHz~10MHz: -55dBc 10MHz~40MHz: -50dBc
總諧波失真	<0.2%(DC~20kHz, 1Vpp)
寄生信號(非諧波)	典型值(0dBm) ≤10MHz: <-70dBc >10MHz: <-70dBc+6dB/倍頻程
相位噪聲	1MHz ≤-125 dBc/Hz(典型值，0dBm，10kHz偏移)
方波特性
上升/下降時間 (1Vpp, 50Ω負載)	<16ns
過沖 (100kHz, 1Vpp, 50Ω負載)	<2%(典型值，50Ω)
占空比	0.000%~100.00%(受當前頻率設置限制)
對稱性(在50%占空比下)	周期的1%+4ns
抖動(RMS) (1Vpp, 50Ω負載)	典型值(1MHz，1Vpp，50Ω) ≤5MHz：2ppm + 200ps ＞5MHz：200ps
斜波
線性度	<峰值輸出的1%(典型值，1kHz，1Vpp，對稱性100%)
對稱性	0.00%~100.00%
脈沖寬度
最小脈寬	22ns
可變邊沿	15ns~10s
過沖	<2%(典型值 1Vpp)
抖動	150ps
任意波特性
頻率范圍	1μHz~5MHz		1μHz~10MHz
波形長度	4kpts
垂直分辨率	16bits(包括符號)
采樣率	200MSa/s(DDS)
內置任意波	200種
輸出特性
幅度(50Ω負載)	≤20MHz:1mVpp~10Vpp ≤40MHz:1mVpp~5Vpp
準確度	典型值(1kHz正弦波，0V偏移，>10mVpp) ±(設置值的1%+2mVpp)
平坦度	典型值(正弦波，0dBm) ≤20MHz: ±0.3dB ≤40MHz: ±0.5dB
功率輸出
頻率范圍	-	1μHz~100kHz	-
輸出功率	-	4W	-
直流偏移
范圍(峰值A(chǔ)C+DC)	±5V(50Ω) ±10V(高阻)
偏移精度	偏置設置值的±1%±幅度設置值的2%±2mV
波形輸出
阻抗	50Ω典型值
保護	短路保護，過載自動禁用波形輸出
AM調制
載波	正弦波，方波，斜波，任意波
源	內部
調制波	正弦波，方波，上升斜波，下降斜波，噪聲，任意波
調制深度	0%~120%
調制頻率	2mHz~1MHz
FM調制
載波	正弦波，方波，斜波，任意波
源	內部
調制波	正弦波，方波，上升斜波，下降斜波，噪聲，任意波
頻偏	DC~10MHz		DC~20MHz
調制頻率	2mHz~1MHz
PM調制
載波	正弦波，方波，斜波，任意波
源	內部
調制波	正弦波，方波，上升斜波，下降斜波，噪聲，任意波
調制深度	0.00°~360°
調制頻率	2mHz~1MHz
ASK調制
載波	正弦波，方波，斜波，任意波
源	內部/外部
調制波	50%占空比的方波
調制頻率	2mHz~100kHz
FSK調制
載波	正弦波，方波，斜波，任意波
源	內部/外部
調制波	50%占空比的方波
調制頻率	2mHz~100kHz
PSK調制
載波	正弦波，方波，斜波，任意波
源	內部/外部
調制波	50%占空比的方波
調制頻率	2mHz~100kHz
PWM調制
載波	脈沖波
源	內部
調制波	正弦波，方波，上升斜波，下降斜波，噪聲，任意波
脈寬調制范圍	0.00%~50.00%
調制頻率	2mHz~1MHz
掃頻
載波	正弦波，方波，斜波，任意波
類型	線發或?qū)?shù)
掃頻時間	1ms~500s±0.1%
觸發源	內部
脈沖串
類型	N周期、無限、門控
載波	正弦波、方波、脈沖波、斜波、任意波、噪聲
觸發源	內部/外部
觸發邊沿	上升沿、下降沿
猝發周期	1μs~500s
循環數	1~50000個
極性	正極、負載(TTL電平輸入)
起始相位	0.00°~360°
頻率計
測量頻率范圍	100mHz~200MHz
輸入電平范圍	TTL兼容
測量精度	7位
接口
標配	USB Host 、 USB Device 、 Power Output (僅 PA 機型)
顯示
類型	4.3寸 TTF LCD
分辨率	WVGA(480x272)
一般技術規格
電源電壓	100V~240V ACrms，50/60Hz 100V~120V ACrms，400Hz
耗電	小于20W
保險絲	2A，T級，250V
尺寸	215mm×103mm×316mm (寬×高×深)
重量	2.2kg
