| 1ms采樣率，通過增加直連單元，最多可達120通道的數據采集儀 |
● 不帶無線的機型，通過增加直連單元，最多可達120ch（LR8450）
● 能以1ms采樣率測量壓力等各種傳感器的輸出電壓
● 直接連接應變片后能以最快1ms采樣率進行測量
● 即使在逆變器周圍的高壓和高頻下也能保持穩定的測量，從而大大降低了干擾的影響 |
|
| 主機無法進行測試。需要配置選件單元。本機不包含熱電偶的測試，如有需求，請直接向?qū)ｉT廠家確認。 |
|
|
|
| 多通道1ms采樣率，無線測量動態應變 |
*測量溫度時，最高為10ms采樣率 |
 |
|
|
|

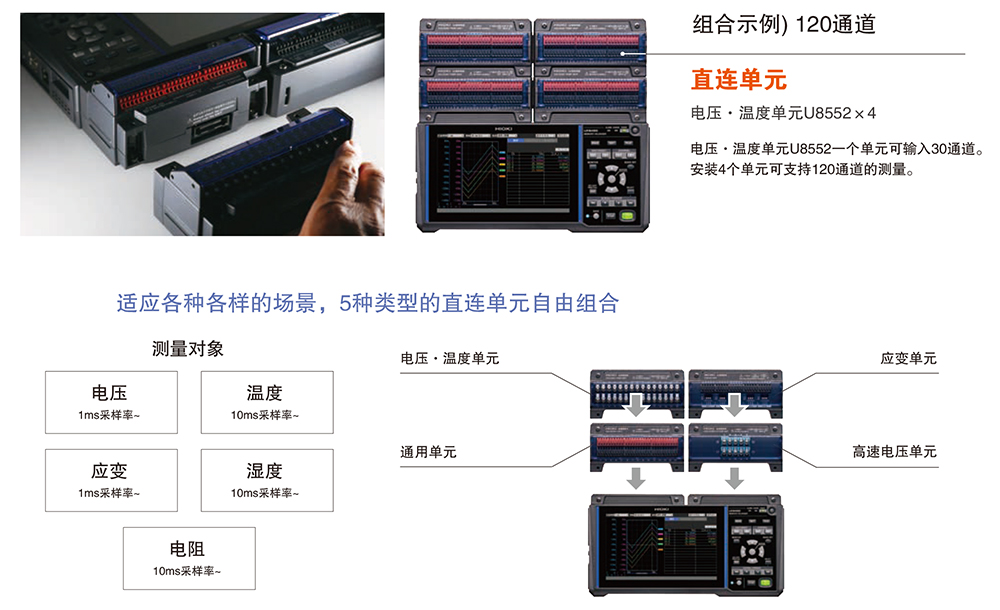

| 直連單元可從1臺增加至4臺，最多輸入120通道 |
適應各種各樣的場景，5種類型的直連單元自由組合 |
 |
|
|
|
| 無線單元最多可增設到7個，最多330通道 |
直連單元和無線單元可混合使用
將直連單元安裝在LR8450-01主機上，無線單元放置在各個測量場所。
如果是電壓·溫度單元U8552x4+無線電壓·溫度單元LR8532x7，則可支持共330通道的測量。 |
 |
|
|
|
| 以1ms采樣率對壓力傳感器、各種傳感器的輸出進行測量 |
使用測量單元：高壓電壓單元U8553能以最快1ms采樣率進行測量。
1ms采樣率適用于記錄壓力或是振動等幾十Hz的各種傳感器的輸出。 |
 |
|
|
|
| 1ms的采樣率還可以用于應變的測量 |
例：應變測量
使用測量單元：應變單元U8554
直接連接應變片，最高能以1ms的采樣率進行測量。
應變片的布線存在過長且太細易斷的問題，但如果使用無線單元，則能夠?qū)⒉季�長度控制到最短，預防問題的出現。 |
 |
|
|
|
| 變頻器、電池周邊的溫度測量 |
例：溫度測量
使用測量單元：電壓/溫度單元U8550
通用單元U8551
能以最快10ms的采樣率進行測量。產線中也能運用的高性價比和強抗干擾性能。 |
 |
|
|
|
| 即使增設了單元也能實現最高1ms的采樣率 |
每個單元都配備了A/D轉換器。 即使增設單元也不會降低最高采樣速度。
例) 使用4個高速電壓單元U8553(5ch)時 能夠以1ms采樣率測量20ch。
例) 使用4個電壓·溫度單元U8550(15ch)時 能夠以10ms采樣率測量60ch。 |
|
|
|
| 增設單元也不會變化的抗干擾性能 |
即使增設了單元，也不會對采樣速度1秒內的截止頻率造成影響，因此也不會降低對電源的抗干擾性能。 |
|
|
|
| 高電壓·高頻下穩定測量，降低噪聲干擾的影響 |
以前的機型在噪聲環境下進行溫度測量時，很容易受高頻影響發生測量值漂移，測量值不穩定的情況。而LR8450針對此問題進行了重新設計，
大大減少了高頻噪聲的影響。
例) 使用電壓·溫度單元U8550時
將K型熱電偶的前端接到變頻器的PWM輸出端子(W相)的螺絲上進行溫度測量。
(設置：100℃ f.s. 量程下100 ms 采樣率) |
 |
|
|
|
| 每個單元都有獨立的濾波器 |
與數據更新間隔聯動的截止頻率可按各個單元獨立設置，濾波效果強的“長數據更新間隔”和“短數據更新間隔”可分別設置并同時測量。 |
 |
記錄間隔：1ms
·以最快速度測量控制信號：單元1(數據更新間隔：1ms)
·電池的電壓波動測量：單元2(數據更新間隔：1ms)
·用熱電偶進行的溫度測量：單元3(數據更新間隔：1s)強濾波 |
|
|
|
|
| 更加清晰明了的顯示測量值 |
易于查看波形的寬頻畫面
機身搭載7英寸彩色液晶顯示器，更易查看抓取到的數據。
易于查看波形變化的“波形顯示”，可以邊查看波形邊確認數值的 “波形+數據顯示”，可以在同一個畫面確認瞬間值或最大值等的“數值顯示”，可確認報警發生情況的“報警顯示”，以上模式均可輕松切換。 |
 |
|
|
|
| 配備了豐富的運算功能 |
數值運算功能
包含以往機型的最大值、最小值功能，另外又新增了ON/OFF時間、次數、利用率等運算功能，豐富了運算的種類。 |
波形運算功能
可在測量的同時對數據進行運算，并實時的顯示運算波形。運算結果保存在運算專用的通道中。 |
 |
 |
|
|
|
|
| 利用范圍更廣的外部控制端子和接口 |
易于查看波形的寬頻畫面
機身搭載7英寸彩色液晶顯示器，更易查看抓取到的數據。
易于查看波形變化的“波形顯示”，可以邊查看波形邊確認數值的 “波形+數據顯示”，可以在同一個畫面確認瞬間值或最大值等的“數值顯示”，可確認報警發生情況的“報警顯示”，以上模式均可輕松切換。 |
 |

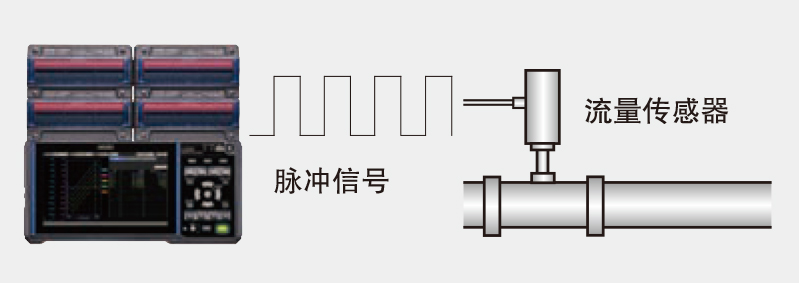

馬達等的轉速、流量累積等
8ch的脈沖測量
|
備用2端子電壓輸出(5V/12V/24V)
作為傳感器驅動用電源 |
 |
 |
轉數設定可用于監控馬達或鉆頭等的旋轉不均衡現象，以此把控 生產設備的狀況，累計設定中的功率累計和流量累計的測量功 能，可活用于工廠管理的數據收集。 |
配備有2個電壓輸出端子。2個端子均有100mA的供電功能，無需另外準備傳感器的電源。VOLTOUT1 可選5V/ 12V/ 24V ，VOLTOUT2 可選5V/ 12V。 |
作用于預防性維護
8ch報警輸出
|
外部控制端子 |
 |
 |
可設置8ch的報警輸出。可分別對想要監控的通道設置電平、窗口、斜率、邏輯模式的報警類型。 |
|
|
|
|
| 也可用于建筑·農業·土木工程等的長時間記錄 |
在實時保存中也可以進行媒介更換
無需停止記錄
在記錄期間取出媒介，當再次插入時，暫存于內部緩存中的數據會以新文件夾的形式繼續寫入。 |
自動保存到SD存儲卡
長時間的重復記錄
在測量同時，可將數據保存到媒介(SD存儲卡或U盤)中。無需停止測量，就可將文件按照小時或天的單位分割保存，在后續確認數據時非常方便。 |
|
|
|
|
| 通過PC遠程操作及遠程獲取數據文件 |
HTTP服務器功能，可遠程操作數據采集儀
可用Internet Explorer®等常見瀏覽器，對LR8450進行遠程操作，控制測量開始、停止、批注等功能。 |
FTP服務器功能，在PC上獲取數據文件
可用PC遠程讀取LR8450存儲在SD卡或U盤中的數據。 |
 |
 |
NTP客戶端功能，數據采集儀的時間同步功能
可以定期按1小時或1天為單位與NTP服務器進行時間同步。 |
FTP客戶端，自動將數據文件傳送至FTP服務器
可將自動保存在LR8450本體SD卡或U盤中的數據文件，自動上傳至FTP服務器。 |
 |
 |
|
|
|
|
| 實時采集數據至PC |
使用標配的應用程序軟件Logger Utility，可實時在PC上記錄數據。
數據記錄期間，也可通過窗口底部滾動條查看歷史波形。 |
 |
|
|
|
| 無線通訊簡單好用 |
| 僅限LR8450-01(帶無線LAN的機型) |

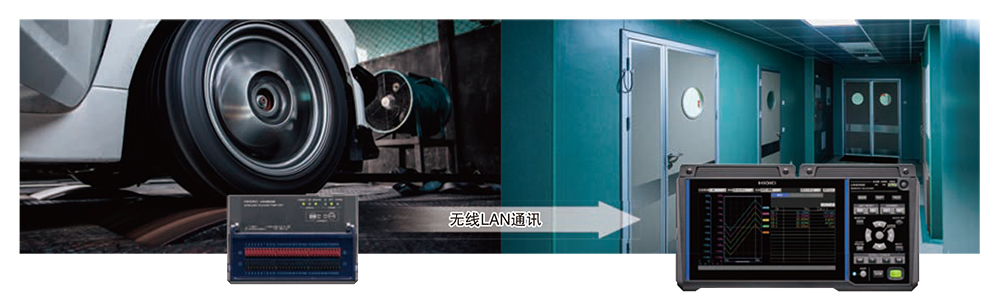

| 適用于布線困難的場所 |
不論是室內/外隔開的測量，還是需要關門設置的情況
當測量對象在實驗室，數據的確認需要在監控室里進行的情況，以往做法是在墻上打洞并布置較長測試線。如果使用LR8450-01和無線
單元，無需從實驗室牽引繁多冗長的配線，用最小限度的布線縮短作業的時間。 |
 |
|
| 可統一收集分散在各處的測量數據 |
使用以往的數采時需將儀器分散安裝在實驗設備上，測量數據也需要一臺臺的回收。
而如果在實驗設備上使用了無線單元，則只需無線連接LR8450-01即可統一同時采集數據。 |
 |
|
| 電腦與無線LAN連接,通過PC對數據進行遠程監控 |
帶有無線LAN的機型LR8450-01可通過市售的ACCESS POINT(AP)連接。將LR8450-01設為STATION功能(STA)并連接，可通過HTTP服務器進行遠程操作或是獲取數據。 |
 |
|
|
|
| 可自由搭配的測量單元 |
 |
 |
 |
