| 品名 |
數據采集儀LR8102 |

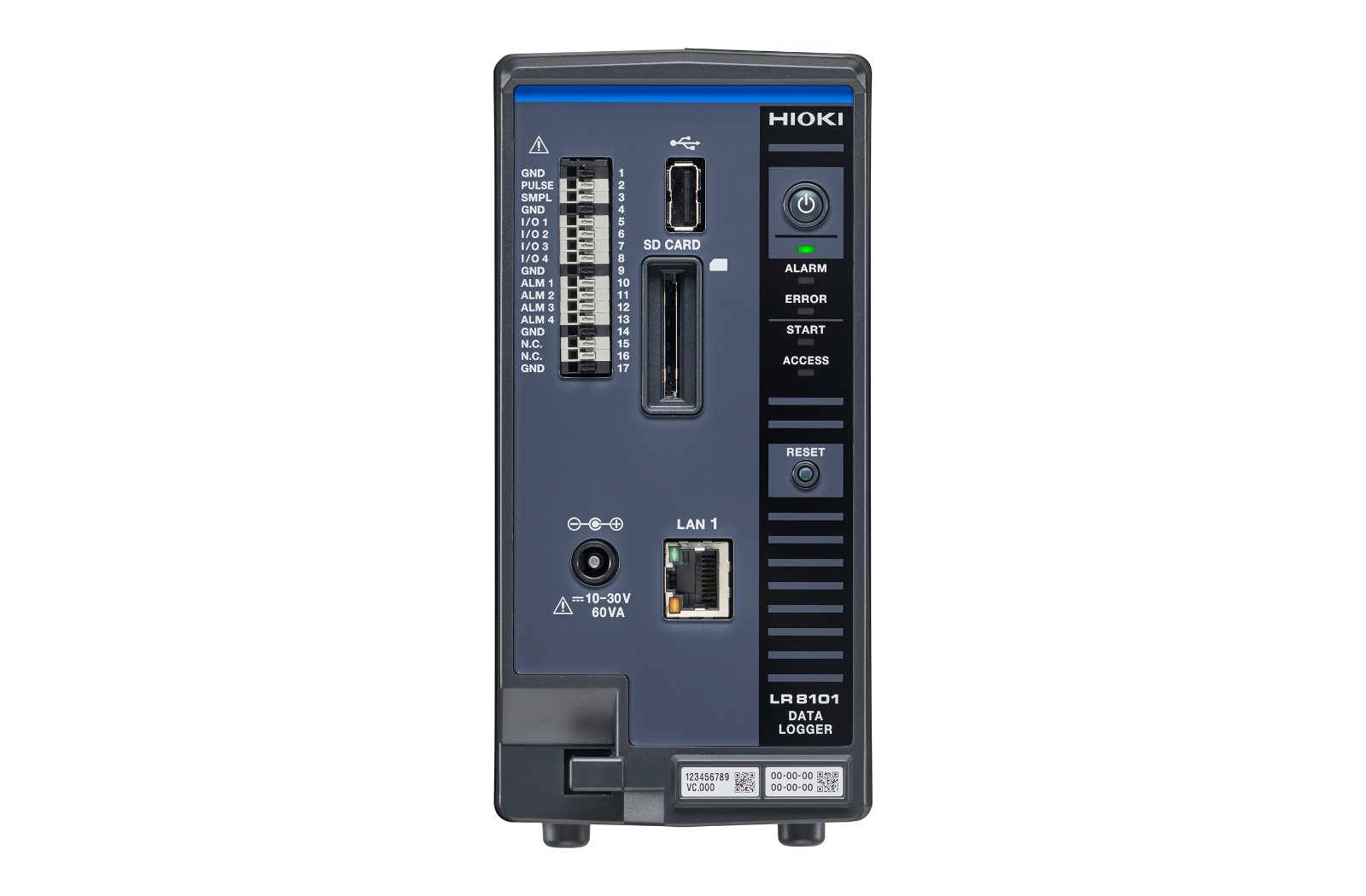

數據采集儀LR8101 |
| 可連接模塊 |
參照【選件】 > 【測量模塊】 |
| 最多可連接模塊個數 |
10個 |
| 最多可同步主機臺數 |
10臺
（需要光連接線） |
無法與主機同步 |
| 電源 |
AC適配器 : AC適配器Z1016 (DC 12 V ±10%驅動)
外部電源 : DC 10 V ～ 30 V |
| 使用溫濕度范圍 |
-10℃～50℃, 80% RH以下 (無結露) |
| LAN端口數 |
2
|
1 |
| 通訊接口 |
【LAN1功能】
通過Logger Utility進行數據收集、記錄條件的設置
通過Logger Utility進行IP 地址的初始設置
利用通訊命令進行設置、記錄控制
通過 FTP 服務器手動獲取數據
FTP 數據自動發送（FTP客戶端）
HTTP服務器功能
XCP on Ethernet（TCP）
NTP客戶端功能
【LAN2功能】
以太網 XCP（UDP）
通過 UDP 輸出測量數據 |
【LAN1功能】
通過Logger Utility進行數據收集、記錄條件的設置
通過Logger Utility進行IP 地址的初始設置
利用通訊命令進行設置、記錄控制
通過 FTP 服務器手動獲取數據
FTP 數據自動發送（FTP客戶端）
HTTP服務器功能
XCP on Ethernet（TCP）
NTP客戶端功能 |
| 外部媒體 |
U盤, 確保正常運行: Z4006 (16 GB)
支持SD存儲卡/SDHC存儲卡，確保正常運行: Z4001 (2 GB), Z4003 (8 GB) |
| 外部控制端子 |
脈沖/邏輯輸入(1), 外部采樣輸入(1), 外部輸入輸出(4), 報警輸出(4), GND端子(5), CAN接口(1) |
脈沖/邏輯輸入(1), 外部采樣輸入(1), 外部輸入輸出(4), 報警輸出(4), GND端子(5) |
| 體積及重量 |
無模塊：約80W × 166H × 238D mm(不含突起物), 1.5 kg
安裝1個M7100模塊時：約134W × 166H × 263D mm(不含突起物)
安裝10個M7100模塊時：約620W × 166H × 263D mm(不含突起物) |
| 附件 |
使用注意事項×1, 啟動指南 ×1, DVD ×1 (啟動指南, 使用說明書 詳細篇, Logger Utility, Logger Utility使用說明書, CAN單元設置軟件, CAN單元設置軟件使用順手, 通訊命令使用說明書)
※主機不附帶AC適配器。請選擇另售 (選件) 的AC適配器 Z1016或電源線L1012。 |
| |
 |
 |
| 型號 |
M7100 |
M7102 |
| 適配機型 |
數據采集儀LR8101：標準機型
數據采集儀LR8102：高性能機型 |
數據采集儀LR8101：標準機型
數據采集儀LR8102：高性能機型 |
使用溫濕度范圍 |
-10℃～55℃, 80% RH 以下 (無結露) |
-10℃～55℃, 80% RH 以下 (無結露) |
| 耐電壓 |
AC 7.4 kV 1分鐘(靈敏度電流1 mA )
各輸入通道(+，-)LR8101或LR8102主機之間、各模塊之間AC 350 V 1分鐘(靈敏度電流1 mA )各輸入通道之間(+，-) |
AC 3.6 kV 1分鐘(靈敏度電流1 mA )
各輸入通道(+，-)LR8101或LR8102主機之間、各模塊之間AC 350 V 1分鐘(靈敏度電流1 mA )各輸入通道之間(+，-) |
| 輸入通道數 |
15 CH |
30 CH |
| 輸入端子 |
M3螺絲端子板(每1ch 2個端子)，帶有端子板保護罩 |
按鍵式端子板（每1CH 2個端子)，帶有端子板保護罩 |
| 測量對象 |
電壓
熱電偶(K, J, E, T, N, R, S, B, C) |
電壓
熱電偶 (K, J, E, T, N, R, S, B, C) |
| 輸入方式 |
基于半導體繼電器的掃描方式、浮空不平衡輸入
全通道絕緣 |
基于半導體繼電器的掃描方式、浮空不平衡輸入
全通道絕緣 |
| A/D分辨率 |
18 bit |
18 bit |
| 最大輸入電壓 |
DC ±100 V |
DC ±100 V |
| 通道間最大電壓 |
DC 300 V |
DC 300 V |
| 對地最大額定電壓 |
DC 1500 V CAT Ⅱ，預期瞬態過電壓8000 V
DC 1000 V CAT Ⅱ，預期瞬態過電壓6000 V |
AC，DC 600 V CAT Ⅱ，預期瞬態過電壓4000 V |
| 模塊間最大額定電壓 |
DC 1500 V, AC 1000 V |
AC, DC 600 V |
| 輸入電阻 |
100 MΩ以上(電壓10 mV f.s.~6 V f.s .量程、1-5 V f.s .量程、熱電偶全量程)
1 MΩ ±5% (電壓10 V f.s. ～ 100 V f.s. 量程) |
100 MΩ以上 電壓圧10 mV f.s.～6 V f.s. 量程, 1-5 V f.s. 量程, 熱電偶 全量程)
1 MΩ ±5% (電壓10 V f.s. ～100 V f.s. 量程) |
| 數據更新間隔 |
5 ms (*1), 10 ms (*2), 20 ms, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s
*1:本模塊所有測量通道全設置成了電壓量程，使用通道數為1ch~8ch時可選擇
*2:設置了熱電偶斷線檢測OFF時可以選擇 |
10 ms (*1), 20 ms (*2), 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s
*1:設置了熱電偶斷線檢測OFF，使用通道數從1ch~15ch時可以選擇
*2:設置了熱電偶斷線檢測OFF設定或熱電偶斷線檢測ON，使用通道數從1ch~15ch時可以選擇 |
| 測量量程 |
電壓: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s.
熱電偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
電壓: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s.
熱電偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
| 體積·重量 |
約53W × 166H × 263D mm, 1.3 kg |
約53W × 166H × 263D mm, 1.2 kg |
| 附件 |
使用說明書×1 |
使用說明書×1 |
|
|
