| UTS3000B系列頻譜分析儀 |
優利德UTS3000B頻譜分析儀是一款便攜式、功能多樣的頻譜分析儀。提供 9 kHz 至 8.4 GHz的頻率測量范圍，最小分辨率帶寬低至1Hz，擁有10.1英寸多點觸控顯示屏，采用成熟的數字中頻技術，頻率掃描點數高達40001 ，提供更高的分辨率。UTS3000B頻譜分析儀擁有頻譜分析、EMI、矢量分析、高級測量等多種工作模式。可應用于電子制造業的功能/終端/質檢測試，也實用于無線通信測量，射頻微波課程，電磁兼容預掃，半導體測量等眾多應用場景中。 |
|
| 9kHz~8.4GHz |
1Hz |
1Hz~3MHz |
-98dBc/Hz |
-161dBm |
| 頻率范圍 |
頻率分辨率 |
分辨率帶寬 |
相位噪聲 |
顯示平均噪聲 |
|
|
|
|
| 產品型號 |
|
| 型號 |
頻率范圍 |
頻率分辨率 |
分辨率帶寬 |
相位噪聲 |
顯示平均噪聲電平 |
帶跟蹤源 |
| UTS3084T |
9kHz~8.4GHz |
1Hz |
1Hz~3MHz |
<-98dBc/Hz |
-161dBm/Hz |
標配 |
| UTS3084B |
9kHz~8.4GHz |
1Hz |
1Hz~3MHz |
<-98dBc/Hz |
-161dBm/Hz |
選配 |
| UTS3036B |
9kHz~3.6GHz |
1Hz |
1Hz~3MHz |
<-98dBc/Hz |
-161dBm/Hz |
選配 |
| UTS3021B |
9kHz~2.1GHz |
1Hz |
1Hz~3MHz |
<-98dBc/Hz |
-161dBm/Hz |
選配 |
|
|
|
|
| 產品特點 |
|
● 頻譜分析頻率范圍： 2.1GHz/3.6GHz/8.4GHz
● 顯示平均噪聲電平DANL低于 -161dBm/Hz
● 最小分辨率帶寬 1Hz
● 相位噪聲： <-98 dBc/Hz@1 GHz，10 kHz offset
● 掃頻點數最高到40001點
● 支持高級一鍵測量（選件）*
● 支持EMI預掃分析功能（選件）*
● 信號調制分析支持模擬調制分析（選件）*
● 支持跟蹤源輸出功能（選件）*
● 10.1英寸 1280×800高清電容觸摸顯示屏 |
|
|
|
| 產品特色 |
|
 |
| 高清觸摸屏操作 |

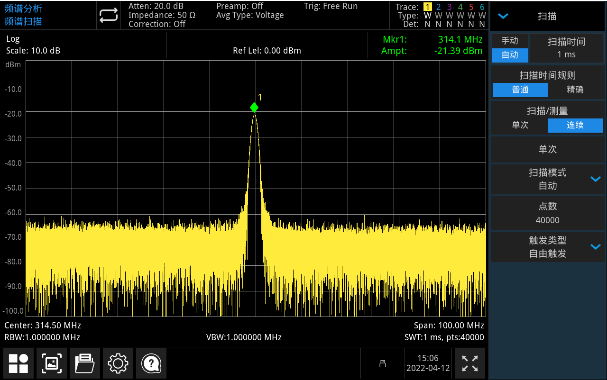

10.1英寸1280×800高清電容觸摸顯示屏,支持對頻譜跡線進行縮放，展開，拖動等手勢，對菜單進行觸摸編輯等 |
|
|
|
| 調制信號測量 |
通過“零掃寬”進行時域測量，測量AM調制信號的調制波形，調制頻率和調制深度等。 |
|
 |
|
|
 |
| 頻率掃描點數 |
頻率掃描點數高達40001，更多的掃描點可以提供更高的分辨率 |
|
|
|
| 6條跡線 |
通過不同顏色的跡線清晰觀察比較改變RBW后的頻譜變化 |
|
 |
|
|
 |
| 功率和頻率測量 |

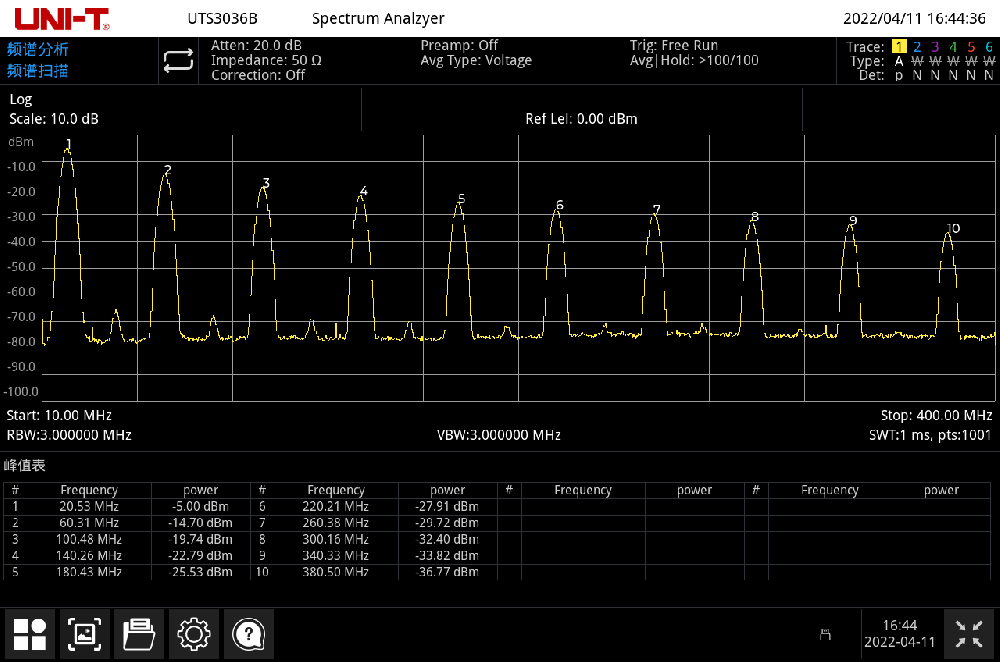

設置合適的中心頻率，掃寬，參考電平和輸入衰減等，通過峰值搜索標記信號的功率和頻率。 |
|
|
|
| 優異的相噪 |
-98 dBc/Hz@1 GHz，10 kHz offset |
|
 |
|
|
 |
| 多種檢波方式 |
UTS3000B系列設置正峰，負峰，采樣，標準，平均，準峰等多種檢波方式，便于分析不同類型的信號 |
|
|
|
| 高級功率測量 |

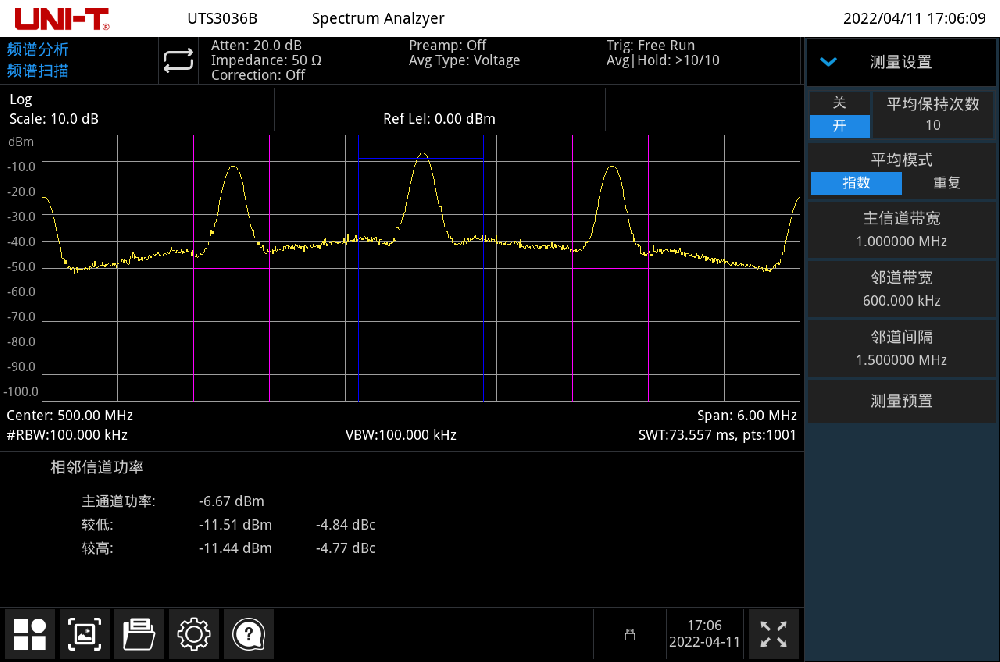

高級功率測量，計算 ACPR 鄰道功率比 |
|
 |
|
|
 |
| EMI測試應用 |
內建CISPR帶寬和檢測器
自動掃描多個段
限制線和自動峰值/限制搜索
使用不同檢測器的最多3條跡線
記錄頻率顯示
使用三個檢測器在標記或感興趣的信號上進行實時測量 |
|
|
|
|
|
|
|
|
| 型號 |
UTS3021B |
UTS3036B |
UTS3084B |
UTS3084T |
| 測量頻率帶寬 |
9kHz~2.1GHz |
9kHz~3.6GHz |
9kHz~8.4GHz |
| 分辨率帶寬 |
1Hz~3MHz, 1-3-10步進 |
| 顯示平均噪聲電平 |
-161dBm/Hz, 歸一化典型值 |
| 相位噪聲 |
<-98dBc/Hz@1GHz, 10kHz offset, 典型值 |
| 跟蹤源(選配) |
100kHz~2.1GHz |
100kHz~3.6GHz |
100kHz~6GHz |
| 全幅度精度 |
<0.7dB |
| 頻率 |
| 頻率范圍 |
9kHz~2.1GHz |
9kHz~3.6GHz |
9kHz~8.4GHz |
| 頻率分辨率 |
1Hz |
| 頻率掃寬 |
| 掃寬范圍 |
0Hz, 100Hz~2.1GHz |
0Hz, 100Hz~3.6GHz |
0Hz, 100Hz~8.4GHz |
| 掃寬準確度 |
±掃寬/(掃描點數-1) |
| 內部參考源 |
| 基準頻率 |
10.000000MHz |
| 基準頻率精度 |
±[(距最后一次校準的時間×頻率老化率)+溫度穩定度+初始準確度] |
| 初始準確度 |
<1ppm |
| 溫度穩定度 |
<1ppm, 0℃~50℃ |
| 頻率老化度 |
<0.5ppm/第一年, 3ppm/20年 |
| 光標 |
| 光標頻率分辨率 |
掃寬/(掃描點數-1) |
| 光標頻率不確定度 |
±[光標頻率讀數×基準頻率精度+1%×掃寬+10%×分辨率帶寬+光標頻率分辨率] |
| 光標類型 |
常規、差值、差值對、相對于 |
| 光標功能 |
噪聲聲標、N dB帶寬 |
| 頻率計數器分辨率 |
1Hz |
| 頻率計數器不確定度 |
±[ 光標頻率讀數 × 基準頻率精度 + 頻率計數器分辨率 ] |
| 帶寬 |
| 分辨率帶寬(-3dB) |
1Hz~3MHz, 1-3-10步進 |
| 分辨濾波器形狀因子 |
<4.8:1(60dB:3dB), 類高斯型 |
| 分辨率帶寬不確定度 |
<5% |
| 視頻帶寬(-3dB) |
1Hz~3MHz, 1-3-10步進 |
| 分辨率帶寬不確定度 |
<5% |
| 幅度與電平 |
幅度測量范圍(前置放大器關)
DANL至+10dBm
DANL至+20dBm |
100kHz~1MHz
1MHz~2.1GHz |
100kHz~1MHz
1MHz~3.6GHz |
100kHz~1MHz
1MHz~8.4GHz |
| 參考電平 |
-100dBm至+30dBm，步進為1dB |
| 前置放大器(20dB，標稱值) |
9kHz~2.1GHz |
9kHz~3.6GHz |
9kHz~8.4GHz |
| 輸入衰減 |
0~51dB, 1dB步進 |
| 最大輸入直流電源 |
+/-50V DC |
| 最大連續波射頻功率 |
33dBm, 3分鐘, 輸入衰減>20dB |
| 電平顯示范圍 |
| 顯示對數電平坐標 |
10dB至100dB |
| 顯示線性電平坐標 |
0到參考電平 |
| 電平坐標單位 |
dBm, dBmV, dBμV, V, W |
| 掃描點數 |
40001 |
| 跡線數量 |
6 |
| 檢波方式 |
正峰值, 負峰值, 采樣, 標準, 平均（電壓/有效值/視頻）, 準峰值 |
| 跡線功能 |
清除寫入, 最大保持, 最小保持, 查看, 關閉, 平均 |
| 頻率響應 |
| 前置放大器關 |
20℃~30℃, 30%~70%相對濕度,
輸入衰減20dB, 參考頻率50MHz |
±0.8dB; ±0.4dB, 典型值 |
| 前置放大器開 |
±0.9dB; ±0.5dB, 典型值 |
| 誤差與精度 |
| 分辨率帶寬切換誤差 |
相對于 10 kHz 的 RBW 對數分辨率 ±0.2 dB，線性分辨率 ±0.01，標稱值 |
| 輸入衰減比誤差 |
20℃ ~30℃，fc=50 MHz，前置放大器關，相對于 20 dB 衰減，輸入衰減 1~51 dB |
| ±0.5dB |
| 絕對幅度精度 |
20℃ ~30℃，fc=50 MHz，RBW=1 kHz，VBW=1 kHz，峰值檢波，輸 入衰減 20 dB |
| 前置放大器關：±0.4 dB，輸入信號電平 -20dBm |
| 前置放大器開：±0.5 dB，輸入信號電平 -40dBm |
| 全幅度精度 |
20℃ ~30℃，F(xiàn)c>100 kHz，輸入信號電平 -50 dBm~0 dBm，RBW=1 kHz，VBW=1 kHz， 峰值檢波，輸入衰減 20dB，前置放大器關，95% 置信度 |
| ±0.7 dB |
電壓輸入駐波比
(輸入衰減10dB) |
1MHz~2.1GHz <1.5 |
1MHz~3.6GHz <1.5 |
1MHz~8.4GHz <1.5 |
| 失真和雜散響應 |
| 二次諧波失真 |
fc ≥ 50 MHz，混頻器電平 -30 dBm，輸入衰減 0 dB，前置放大器 關 , 20℃至 30℃ |
| -65dBc |
| 三階交調截斷點 |
20℃至30℃，fc≥50 MHz，輸入雙音電平 -20dBm，頻率間隔100kHz，輸入衰減0dB，前置放大器關 |
| +10dBm |
| 1dB增益壓縮 |
fc ≥ 50 MHz，輸入衰減 0 dB，前置放大器關 , 20 ℃至 30 ℃ |
| >-5 dBm，標稱值 |
| 剩余響應 |
輸入端口接 50 Ω 負載，輸入衰減 0 dB，20 ℃至 30 ℃ |
| <-90 dBm，典型值 |
| 輸入相關雜散 |
混頻器電平為 -30 dBm，20 ℃至 30 ℃ |
| <-65 dBc |
| 掃描與觸發 |
| 掃描時間 |
1ms至4000s |
| 掃描精度 |
精確, 速度 |
| 掃描模式 |
掃頻, FFT |
| 掃描規則 |
連續, 單次 |
| 觸發源 |
自由, 視頻, 外部 |
| 外部觸發設置 |
電平(5V TTL), 上升沿/下降沿 |
| 跟蹤源 |
| 頻率范圍 |
100kHz~2.1GHz(選配) |
100kHz~3.6GHz(選配) |
- |
100kHz~6GHz(標配) |
| RBW |
30Hz~1MHz, 僅支持掃描模式 |
| 輸出電平范圍 |
-20dBm~0dBm |
| 輸出電平分辨率 |
1dB |
| 輸出平坦度 |
+/- 3dB |
| 最大反向輸入電平 |
平均功率: 30dBm, DC: ±50V DC |
| 功率測量 |
| 信道功率 |
信道功率, 功率積分密度 |
| 鄰道功率比 |
主信道功率, 左鄰道功率/功率比, 右鄰道功率/功率比 |
| 占用帶寬 |
占用功率, 傳輸頻率誤差 |
| 時域功率 |
零掃寬時間積分功率 |
| 載噪比 |
載波功率, 噪聲功率 |
| 通用參數 |
| 載波頻率 |
2MHz~2.1GHz |
2MHz~3.6GHz |
2MHz~8.4GHz |
| 載波功率精度 |
±2dB |
| 載波功率范圍 |
-30dBm~+20dBm |
| 通用接口 |
| 前面板跟蹤源輸出 |
50Ω, N型陰頭 |
| 10MHz參考輸入 |
10MHz, >0dBm, 50Ω, BNC型陰頭 |
| 10MHz參考輸出 |
10MHz， -5dBm~+10dBm, 50Ω, BNC型陰頭 |
| 外部觸發輸入 |
1kΩ, 5V TTL, BNC型陰頭 |
| HDMI顯示 |
HDMI 1.4顯示接口 |
| 通訊接口 |
| USB Host |
USB-A 3.0 |
| USB Device |
USB-B 2.0 |
| LAN |
LAN(VXI11), 10/100/1000 Base, RJ-45 |
| 一般技術規格 |
| 電源 |
電源電壓: 100V~240VACrms |
| 頻率: 50Hz/60Hz |
| 保險絲: 3A, T級, 250V |
| 顯示 |
顯示類型: 10.0英寸觸摸TFT LCD |
| 顯示分辨率: 1280水平×RGB×800垂直像素 |
|
|
|
|
|
 |
 |
